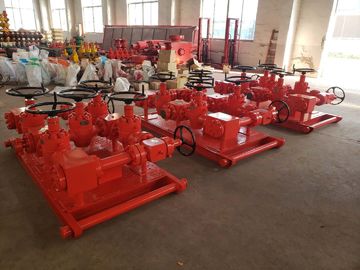

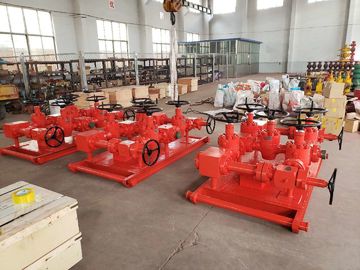

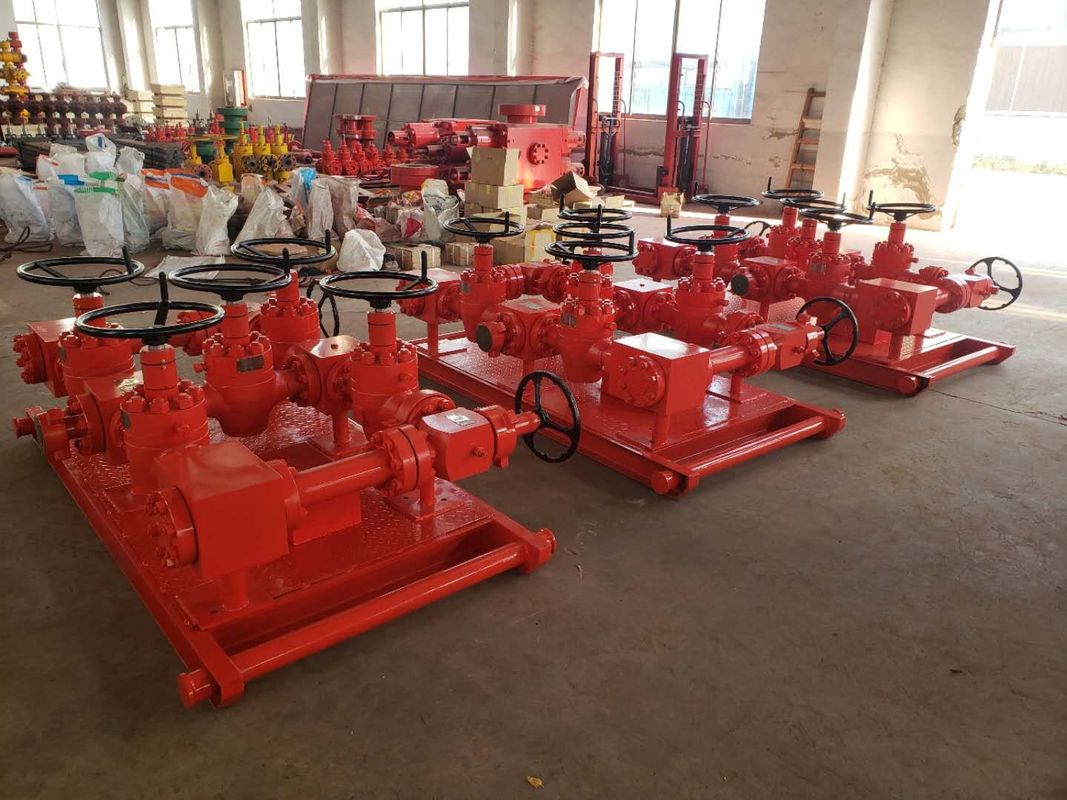

Ayarlanabilir ve Sabit boğulma valfleri ile Yüzey Kuyu Testi Manifoldu API 16C
1. kullanım
Kuyu test manifoldu, akışkan basıncını ve akışını kontrol etmek için kullanılan yüksek basınçlı ekipmandır, normal olarak manifold, diğerini jikle değişimleri, bakım veya onarım için izole ederken, her iki bobinden akış yönlendirme seçeneği sunar.
2. Teknik Parametre
Standart : API SPEC 6A / 16C
Delik Çapı : 3 1/16 ″
Basınç Değerlendirmesi : 10000Psi ( 70Mpa )
Performans Özellikleri Seviyesi : PSL3
Performans Gereksinimi : PR1
Malzeme Sınıfı : EE
Sıcaklık Değerlendirmesi : PU
yapı

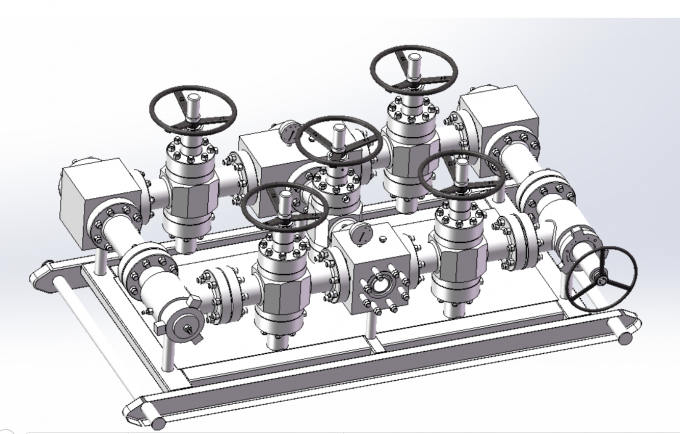

Manifoldun girişi, 3 1/16 ”-10K * 3” flanş birliğidir. Manifold, manüel ayarlanabilir şok vanası, pozitif şok vanası, Manüel Kapı vanası, Blok Tee, Blok Çapraz vs.'den oluşur, manifold, standart API 16C'ye göre test edilecektir.
Valf düşük tork tipindedir ve manifold, petrol sahası test gereklilikleri gereksinimlerini karşılayabilecek kolay kullanımdadır.
Manüel sürgülü valf manifoldun ana parçasıdır, valf gövdesi, valf Bonesi, valf gövdesi ve valf yatağı vs.'den oluşur, aşağıdaki özelliklere sahiptir:
Valf, açık ve kapalı valf kapısının yüklenmesini taşıyan iki ağır hizmet ve yükleme baskı bilyalı yatak ile donatılmıştır, bu nedenle açık tork, kullanımı çok düşüktür. Dalga yayı ön contası, vana kapısı ve vana yuvası arasında benimsenmiştir, vana gövdesi tamamen yağ doludur, diğer kapı vana tiplerine kıyasla daha iyi sızdırmazlık performansı vardır. Supap geçidi ve supap yuvası, uzun ömürlü, aşınmaya dayanıklı ve korozyona dayanıklı özel malzemelerden yapılmıştır.
Valf deliği, boru temizliği için kolay, çok küçük bir sıvıya direnç katsayısına sahiptir.
Manüel boğma valfı manifoldun kilit parçalarıdır, Valf personel tarafından çalıştırılır, İğne birleştirilir ve valf yuvası contaları aşınma direnci özel malzeme ile yapılır, valf geniş gövdeli özellikli ve büyük akışlı iğne tipi valf çekirdeği, şoku azaltabilir takma sırasında da gürültüyü azaltın.
| madde | Parça numarası | Şartname |
| 1 | CS3 1/16 ″ -10K-01 | Kör Flanş 78/70 |
| 2 | CS3 1/16 ″ -10K-02 | Tee 78/70 |
| 3 | 1 "-8UN | cıvata |
| 4 | 1 "-8UN | Fındık |
| 5 | PFF78 / 70 | Manuel sürgülü vana PFF78 / 70 |
| 6 | CS3 1/16 ″ -10K-03 | Dişli Flanş 78 / 70-2 7/8 ″ EUE |
| 7 | CS3 1/16 ″ -10K-04 | CrossⅠ78 / 70 |
| 8 | BX154 | Halka conta BX154 |
| 9 | CS3 1/16 ″ -10K-05 | Yükseltici Biriktirme 78/70 |
| 10 | 1 "-8UN | cıvata |
| 11 | JLKG78 / 70 | Pozitif kısma valfı JLKG78 / 70 |
| 12 | CS3 1/16 ″ -10K-06 | fiş |
| 13 | JLK78 / 70 | Ayarlanabilir kısma valfı JLK78 / 70 |
| 14 | CS3 1/16 ″ -10K-07 | baz |
| 15 | CS3 1/16 ″ -10K-08 | Çapraz Ⅱ78 / 70 |
| 16 | 0-105Mpa | 0-105Mpa basınç göstergesi |
| 17 | 1/2 "NPT | Stop vanası 1/2 ″ NPT |
JC Wellhead hakkında
Yancheng Jingcheng Petroluem Makine Üretimi bundan sonra JC Wellhead, kuyucuk manifoldu, kuyucuk Christams ağacı, kuyucuk vanaları, kuyucuk adaptör flanşları, gövde kafası takma dahil çeşitli kuyucuk ekipmanlarının üreticisi ve tedarikçisidir. petrol sahası servis operasyonu. Kuyu başı manifoldları API 6A ve API16C spesifikasyonu ile uyumludur ve yüksek basınç ve yüksek sıcaklıkta çalışma koşulu için uygulanır. Kuyu başı manifoldu, boğulma ve öldürme manifoldunu, kırılma manifoldunu, test manifoldunu, sondaj tabanı manifoldunu vs. içerir.
Yukarıdaki standart manifold dışında, kullanıcı gereksinimlerine göre, delme, çimentolama, kütük açma, yağ testi, kırma, sarmal boru ve kum kontrol işlemleri ve Desert'taki yüksek basınçlı sıvı işleminin diğer özel ihtiyaçları için çeşitli petrol sahası manifoldunu tasarlayabilir ve üretebiliriz. denizcilik
